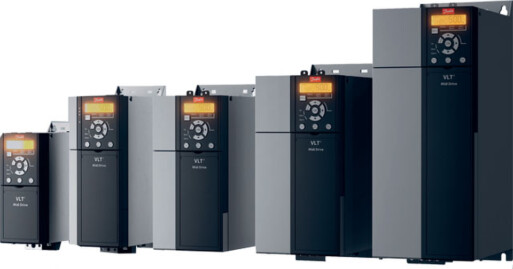

Danfoss VLT Midi Drive FC 280
Преобразователь частоты VLT Midi Drive FC 280 обеспечивает гибкое и эффективное управление двигателем при использовании в самых различных сферах автоматизации и создания машин для пищевой промышленности, транспортировки материалов и обрабатывающей промышленности.
Диапазон мощностей:
1 x 200–240 В ... 0,37–2,2 кВт
3 x 200–240 В ... 0,37–3,7 кВт
3 x 380–480 В ... 0,37–22 кВт
Области применения:
Конвейеры, смесители, системы упаковки, насосы, вентиляторы и компрессоры
Особенности и преимущества
• Простой и быстрый монтаж и настройка
• Сокращение расходов за счет интегрированных функций
• Нет необходимости устанавливать дополнительное охлаждающее оборудование или увеличивать размер преобразователя частоты, так как он предназначен для работы при температуре окружающего воздуха до +45–50 °C с полной нагрузкой и 55 °C со снижением номинальных характеристик.
• Улучшение качества питания и увеличение срока службы конденсатора постоянного тока за счет наличия интегрированного дросселя цепи постоянного тока
• Экономия места в панелях благодаря компактной конструкции
Преимущества Danfoss VLT Midi Drive FC 280
Простота модернизации
Преобразователь частоты VLT Midi Drive совместим с преобразователем VLT 2800. Его габариты, соединительные разъемы, длина кабелей и программные средства конфигурирования помогают провести модернизацию с минимальными затратами.
Удобство обслуживания
Встроенный USB-порт и модуль памяти VLT Memory Module облегчают заводскую настройку для изготовителей оборудования, а также ускоряют обновление прошивки и упрощают ввод в эксплуатацию — и упрощают применены в семействе VLT. Для переноса предварительно настроенных наборов параметров, создания резервной копии или ввода преобразователя в эксплуатацию в режиме онлайн нужно лишь подключить FC 280 к ПК через удобный USB-порт, расположенный снаружи шкафа. Как вариант, можно подключиться через периферийную шину. Вы можете воспроизвести преобразователь с помощью VLT Memory Module или просто скопировать настройки с помощью специальной функции LCP.
Экономия времени при настройке
Цифровая или графическая панель местного управления Легкая настройка параметров с помощью усовершенствованной цифровой панели местного управления или графической панели управления, которая поддерживает семь языков, позволяет сделать путь к экономии энергии простым и коротким. Возможность выбора применения в разделе убрать Application Selections облегчает пользователю настройку и ввод в эксплуатацию в типичных системах.
VLT Motion Control Tool MCT 10
Для настройки и контроля параметров преобразователя частоты FC 280 применяется программное средство собственной разработки Danfoss VLT Motion Control Tool MCT 10. Этот инструмент предоставляет руководителям предприятия исчерпывающую информацию о системе в любой момент времени, а также обеспечивает высокую гибкость настройки и контроля параметров. Предусмотрен порт USB, позволяющий быстро подключить ПК для ввода преобразователя в эксплуатацию или поиска и устранения неисправностей.
Быстросъемные клеммы
Быстросъемные клеммы делают задачу электрического монтажа при установке и обслуживании привода исключительно простой — для подключения/ отсоединения электропитания, модуля ввода-вывода, периферийной шины и кабелей двигателя нужно лишь вставить/вынуть штепсельный контакт.
Технические характеристики VLT Midi Drive FC 280
Питание от сети (L1, L2, L3)
Напряжение питания 200–240 В (-15 %/+10 %) 380–480 В (-15 %/+10 %)
Частота сети питания 50/60 Гц
Коэффициент реактивной мощности (cos φ) Около единицы (> 0,98)
Частота коммутации входного питания L1, L2, L3 Не более 2 раз в минуту
Характеристики выхода (U, V, W)
Выходное напряжение 0–100 % напряжения источника питания
Число коммутаций на выходе Без ограничения
Длительность изменения скорости 0,01–3600 с
Диапазон частот 0–500 Гц
Программируемые цифровые входы и выходы
Цифровые входы/ цифровые выходы 6 (7) / 1
Логика PNP или NPN
Уровень напряжения 0–24 В пост. Тока
Импульсные входы и входы с энкодера
Импульсные входы/ входы с энкодера 2/2
Уровень напряжения 0–24 В пост. тока
Программируемые аналоговые выходы
Аналоговые входы 2
Режимы 1 вход напряжения или тока/ 1 вход напряжения или цифровой вход
Уровень напряжения От 0 до +10 В (масштабируемый)
Уровень тока От 0/4 до 20 мА (масштабируемый)
Программируемые аналоговые выходы
Аналоговые выходы 1
Диапазон тока аналогового выхода От 0/4 до 20 мА
Программируемые выходы реле
Выходы реле 1
Сертификаты: Сертификаты CE, UL listed, cUL, TUV, RCM (C-Tick), EAC

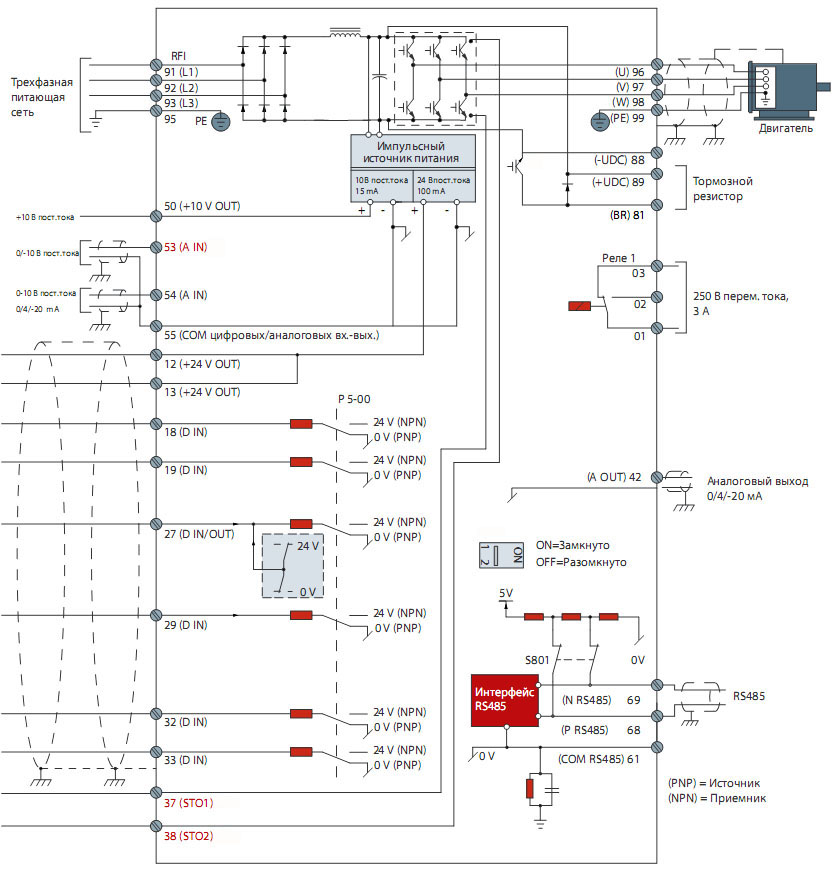

Схема подключений VLT Midi Drive FC 280
